Peralatan Gambar Teknik
- Pensil
Perlu kitaketahui bahwa dalam menggambar teknik,perlukan beberapa jenis,Maka ada beberapa jenis pensil yang perlu diketahui,serta berpa banyak pensil yang dibutuhkn dalammembuatgambarteknik
Macam-macam pensil
Ada duamacam,yaitu
- Pensil Biasa (Pensil Kayu)
- Pensil Mekanik
A.Pensil Biasa
Terdapat beberapa jenis kriteria pensil yang dapat dilihat dari kode pensil yamg tertera pada badan pensil.
B.Pensil Mekanik
Pensil mekanik merupakan jenis pensil yanglebih modern,adapun keuntungan menggunakan pensil mekanik adalah efisien waktu karena ketika isi pensil habis cukup menekan tombol ataumengisi ulang isi pensil.
Selain itu pensilmekanik dapat membuat garis dengan ketebalan yang sama dan lebih bersih,terdapat beberapaukuran pensil yang terdapat dipasaran,seperti 0.3,0.5,0.7dan 1 mm.
Adapun dati tingkatkekerasannya pensil mekanik juga beragam mulai dari HB,atau F,H,2B,dan 3H
Tinggkat Kekerasan Pensil
pensil memiliki kriterian berdasarkan tingkat kekerasan nya yang dinyatakan dalam bentuk kode huruf dan angka yang tertera padabagian pensil
Tingkat kekerasan pensil digolongkan menjadi tiga tingkat kekerasan,yaitu Keras,sedang,dan Lunak
berturut-turut diberi lambang H (Hard),F(Firm),HB(Hard Black),dan B (Black).
Semakin keras sebuah pensil,makagoresan yang dihasilkan semakin tipis,Sedangkan Semakin lunakpensilmakagoresan yang dihasilkan semakin tebal
Rapido
Setelah mempelajari dan mengetahui macam-macam pensil,perlatan menggambar teknik selanjutnya adalah Rapido
Rapido atau rapidogragh sebagai alat gambar teknik yang digunakan untuk menebalkan garis gambar teknik yg sebelumnha telah digambar dengan pensil,sehingga dpat terlihat lebih jelas dan permanen.
Rapido mempunyai ukuran yang beragam,besar ukuran tersebut antara lain; 0.10,0.13,0.18,0.20,0.25,0.30,0.35,0.40,0.50,0.60,0.70,0.80,1.0 dengan satuan milimeter(mm)
Kertas Gambar
Peralatan gambar teknik selanjutnya adalah Kertas Gambar,yang akan di pelajari pada kertas gambar adalah mengenain jenis-jenis kerta gambar,ukuran kertas gambar,serta teknik melipat dan cara membagi ukuran kertas.
1.jenis-jenis kertas Gambar
Setiap kertas gamnar memiliki kriteria tertentu dan digunakan untuk kepentingan tertentu.olehkarena itu berdasarkan penggunaannya kertas gambar dibedakan menjadi dua,yaitu:
Kertas gambar untuk tata letak
Kertas gambar yang digunakan adalah kertas gambar putih biasa,kertas sketsa,kertas milimeter.
Kertas manila yang biasa digunakan adalah kertas gambar biasa yg berwarna putih.
Kertas gambar untuk gambar asli
gambar asli digambar di atas kertas kalkir, karena gambar cetak biru (blueprint) atau cetak kontak (contact print) dibuat langsung dari gambar teresbut. Untuk gambar potlot dipergunakan kertas kalkir kasa, sedangkan untuk gambar tinta dipergunakan kertas kalkir mengkilap. Mutu kertas yang dikehendaki adalah tahan lama dan tahan lembab, mudah untuk gambar potlot maupun tinta, dan mudah dicetak kembali.
film gambar
film dibuat dari polyester atau cellulose triacetate, dan dipergunakan untuk gambar yang teliti, di mana keawetannya sangat diperlukan, serta tidak boleh memuai maupun menyusut.
Kertas gambar yang dipergunakan mempunyai ukuran-ukuran yang telah dinormalisir. Ukuran yang paling banyak dipergunakan adalah dari seri A yang mempunyai ukuran standar A0-A4. Untuk lebih jelasnya ukuran kertas
Macam-macam penggaris

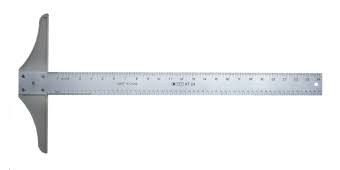

Penggaris T : terdiri dari landasan ( kepala) dan daun, sehingga membentuk huruf T, disebut pula penggaris T. Biasa digunakan untuk membuat garis horizontal yang panjang dengan menekankan landasannya pada tepi kiri papan gambar dan menggesernya ke atas dan ke bawah.
Segi tiga : Mistar segi tiga yang dipakai ada 2 (dua) buah, mistar yang pertama mempunyai sudut 45°, 90°, 45°, sedangkan yang lainnya mempunyai sudut 30°, 60° dan 90°.
Gambar penggaris segitiga
Gambar penggaris T
Jangka
Jangka digunakan untuk membuat lingkaran, membagi garis atau sudut dan sebagainya. Konstruksi dari jangka pada dasarnya terdiri dari beberapa bagian yang disambungkan antara satu dengan yang lain mempergunakan engsel. Disamping ini ada kotak jangka yang lengkap dan mahal, dan sedang.
Busur derajat dibuat dari aluminium atau plastik. Biasanya busur derajat ini mempunyai garis-garis pembagi dari 0° sampai dengan 180°, dengan alat ini dapat diukur sudut atau membagi sudut.
Penghapus
Untuk menghapus garis yang salah dipergunakan penghapus dengan mutu yang baik. Ada penghapus yang dibuat dari karet dan ada yang dibuat dari plastik. penghapus yang baik harus dapat menghilangkan garis atau gambar yang tidak diinginkan dengan tidak merusak gambar.
