Alat Potong Mesin Frais

Jenis-jenis Alat Potong Mesin Frais

Alat potong yang digunakan pada mesin frais,atau biasa disebut dengan pisau frais (milling cutter) adalah peralatan yang digunakan untuk menyayat benda kerja atau pun membuat alur dan profil pada benda kerja.

Jenis-jenis pisau frais diklasifikasikan berdasarkan bahan pembentuknya dan bentuk nya.

Pisau frais berdasarkan bahan pembentuknya dapat dibedakan menjadi beberapa jenis yaitu HSS,pisau frais Karbida,Pisau frais Cobalt,dan pisau frais dengan lapisan khusus.

Alat potong mesin frais berdasarkan bentuknya dapat dibedakan mwnjadi beberapa jenis yaitu pisau frais mantel,pisau frais alur,pisau frais roda gigi,pisau frais cembung,pisau frais cekung,pisau frais alur T,pisau frais ekor burung,pisau frais sudut,pisau frais jari,pisau frais gergaji,pisau frais muka dan sisi.

Jenis-Jenis Pisau Frais Berdasarkan Bahan Pembentuknya.

1.Pisau Frais HSS

Pisau frais HSS(High Speed Steel) adalah pisau frais yang dibentuk dari bahan HSS yg banyak digunakan utnuk membuat alat potong secara umum.

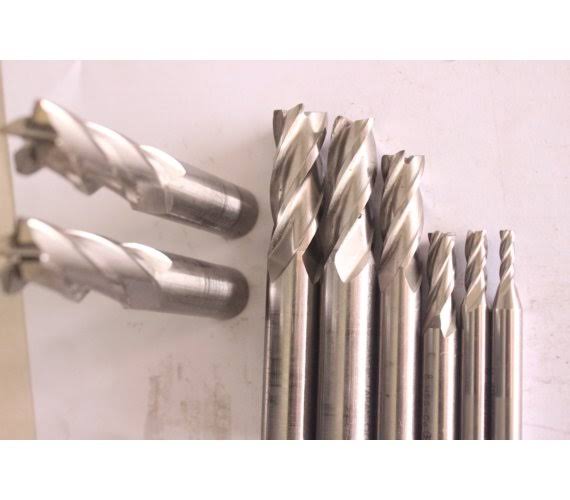

Gambar pisau HSS

2.Pisau Frais Karbida

Karbida merupakan material yang umum digunakan sebagai bahan pembuat alat potong pada industri-industri sekarang ini. Selain dari bahan HSS, dewasa ini pisau frais banyak juga yang terbuat dari bahan karbida. Pisau frais karbida memiliki warna yang tidak mengkilap dan relatif lebih berat dibandingkan pisau frais HSS.

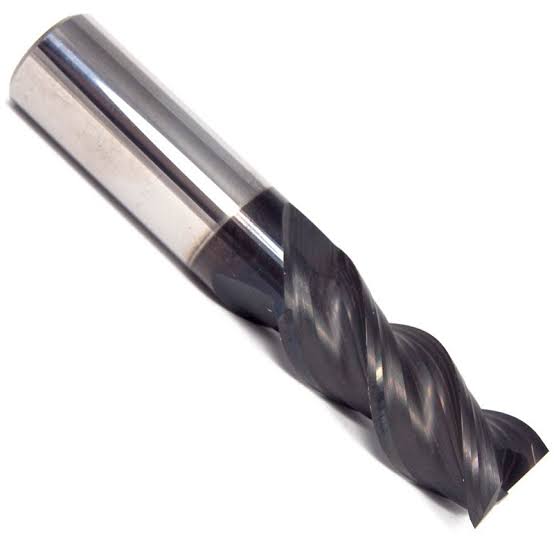

Gambar pisau Karbida

3. Pisau Frais dengan Lapisan Khusus

Adalah pisau frais yang terbuat dari bahan HSS akan tetapi pada ujung sayatannya ditambahkan lapisan khusus yang bersifat lebih keras dari pada bahan HSS.

Jenis bahan pelapis yang umum digunakan sebagai pelapis pisau frais,yaitu

• Titanium Nitride (TiN)
• Titanium Carbonitride(TiCN)
• Dan Titanium Aluminum Nitride(TiAIN).

Gambar contoh pisau frais dengan lapisan

Jenis-jenis Pisau Frais Berdasarkan Bentuknya

• Pisau Frais Mantel (Helical Milling Cutter)

Pisau frais mantel digunakan pada mesin frais horizontal.

• Pisau Frais Alur (Slot Milling Cutter)

Berfungsi untuk membuat alur pada bidang permukaan benda kerja.Ada tida jenis pisau alur,yaitu :pisau alur penyayatan satu sisi,pisau alur penyayatan dua sisi,dan pisau alur penyayatan menyilang.

• Pisau Frais Roda gigi(Gear Milling cutter)

Digunakan untuk membuat roda gigi sesuai jenis dan jumlah gigi yang diinginkan

• Pisau Frais Cembung(Canvex Milling cutter)

Digunakan untuk membuat benda kerja berbentuk cekung dan benda kerja memiliki bentuk radius dalam.

• Pisau Frais Cekung(Concave Milling Cutter)

Digunakan untuk membuat benda kerja yang memiliki cembung dan memiliki bentuk radius luar

• Pisau Frais Alur T (T Slot Milling Cutter)

Digunakan untuk membuat alur berbentuk T seperti halnya pada meja mesin frais.

• Pisau Frais Ekor Burung(Dove Tail Milling Cutter)

Digunakan membuat alur-alur berbentuk ekor burung,seperti alur pada over arm,kolom,dan knee.

• Pisau Frais Sudut (Angel Milling Cutter).

Digunakan untuk membuat alur berbentuk sudut yang hasilnya sesuai dengan sudut pisau yang digunakan.

Sudut-sudut yang ada pada umumnya digunakan diantaranya adalah 30,45,50,60,70 dan 80.

• Pisau Frais Jari (Endmill Cutter)

Digunakan untuk membuat alur pada bidang datar atau pasak dan jenis pisau ini pada umumnya dipasang pada mesin vertical.

• Pisau Frais Gergaji(Slitting Saw)

Digunakan untuk memotong atau membelah benda kerja dan dapat digunakan untuk membuat alur yang memiliki ukuran lebar kecil.

• Pisau Frais Muka dan Sisi (Shell Endmill Cutter)

Dapat digunakan untuk mengefrais bidang rata dan bertingkatmdan pada umumnya digunakan pada mesin frais vertical.
